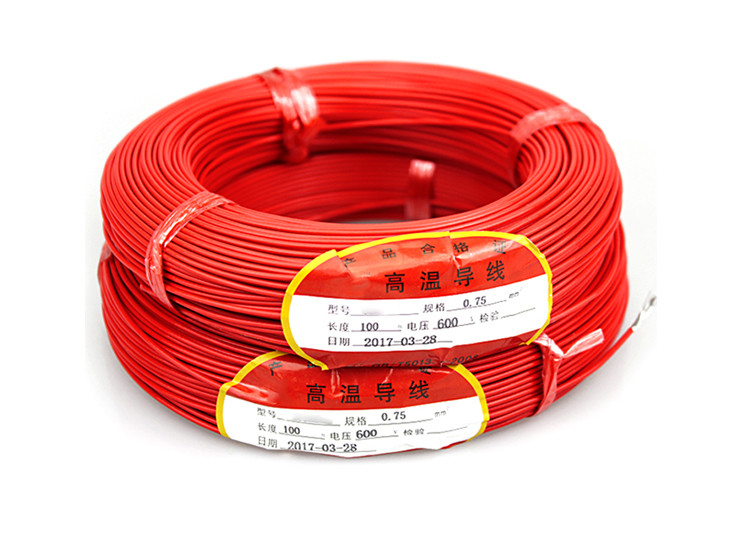

Döngü Dedektörü için Rulo Başına 50 ve 100 Metre Sıcaklığa Dayanıklı Döngü Tel Bobin Kablosu

Döngü Dedektörü için Rulo Başına 50 ve 100 Metre Sıcaklığa Dayanıklı Döngü Tel Bobin Kablosu

Döngü dedektör kablosu nedir?

Endüktif döngüden frekansa oluşturma yoluyla trafik hareketlerinin tespiti için araç izleme ekipmanında kullanılır

Aracın kablo ve metal kısımlarında akan sinyal.Bu kablolar, kesilmiş bir yuvaya kurulum için tasarlanmıştır.

anayol.

Döngü Tel Bobin Kablo Özelliği:

Yüksek sıcaklık dayanımı - 250 °C'ye kadar çalışma sıcaklığı kullanın.

Düşük sıcaklık dayanımı - iyi mekanik tokluk;-196 °C'ye kadar düşük sıcaklıklarda bile %5 uzama.

Korozyona dayanıklı - çoğu kimyasala ve solvente karşı inert, güçlü asitlere ve bazlara, suya ve çeşitli maddelere dayanıklı

organik çözücüler.

Hava koşullarına dayanıklı - plastiklerde en iyi yaşlanma ömrü.

Yüksek oranda yağlanmış – katı malzemelerde en düşük sürtünme katsayısı.

Yapışmaz - katı malzemelerdeki en küçük yüzey gerilimidir ve hiçbir maddeye yapışmaz.

Toksik olmayan - fizyolojik olarak inert, yapay kan damarlarının ve organların olumsuz reaksiyonlar olmadan uzun süreli implantasyonu.

KURULUM İPUÇLARI

1. Dedektör, mümkün olduğunca döngüye yakın su geçirmez bir muhafaza içine kurulmalıdır.

2. Döngü ve besleyici, minimum kesit alanı 1,5 mm olan yalıtımlı bakır telden yapılmalıdır.².

Besleyici, metre başına en az 20 tur olacak şekilde bükülmelidir.Teldeki eklemler tavsiye edilmez ve

lehimlenmiş ve su geçirmez hale getirilmiştir.Hatalı bağlantılar, dedektörün yanlış çalışmasına neden olabilir.olabilecek besleyiciler

elektrik gürültüsünü almak için ekran dedektörde topraklanmış ekranlı kablo kullanmalıdır.

3. Döngü, karşılıklı kenarlar arasında en az 1 metre mesafe olacak şekilde kare veya dikdörtgen şeklinde olmalıdır.

Döngüde normalde 3 tur tel kullanılır.Çevresi 10 metreden büyük olan büyük döngüler 2 kullanmalıdır

dönerken, çevresi 6 metreden az olan küçük döngüler 4 dönüş kullanmalıdır.İki döngü yakın olarak kullanıldığında

birbirine yakınlık, karışmayı önlemek için birinde 3, diğerinde 4 tur kullanılması tavsiye edilir.

4. Çapraz konuşma, iki bitişik döngü arasındaki girişimi tanımlamak için kullanılan bir terimdir.Yanlış işlemi önlemek için

dedektörün döngüleri en az 2 metre aralıklı ve farklı frekans ayarlarında olmalıdır.

5. Tek kanallı döngü dedektörlerinin montajı için, bir duvar kesme aleti kullanılarak yolda yarıklar açılmalıdır.45 derecelik bir kesim

köşelerde telin zarar görmemesi için köşelere yapılmalıdır.Yuva yaklaşık 4 mm genişliğinde olmalıdır

ve 30 mm ila 50 mm derinlikte.Yuvayı yerleştirmek için yuvayı köşelerden birinden yol kenarına uzatmayı unutmayın.

besleyici.

6. En iyi sonuçlar, eklemsiz tek bir uzunlukta tel kullanıldığında elde edilir.Bu, çalıştırılarak elde edilebilir.

dedektörden döngüye, döngünün etrafında 3 tur ve ardından dedektöre geri dönün.Besleyici kısmı

sonra tel bükülür.Yeterince uzun bir besleme teli olduğundan emin olmak için besleyicinin bükülmesinin uzunluğunu kısaltacağını unutmayın.

kullanılmış.

7. Döngü ve besleme telleri yuvaya yerleştirildikten sonra yuva bir epoksi bileşiği veya bitüm dolgu maddesi ile doldurulur.

KURULUM ADIMLARI

• Bir yuva kesmek.
• Yuvanın temizlenmesi ve kurutulması.
• Endüktif döngü dedektör telinde döşeme.
• Testere kesimini mühürlemek.
• Kabloyu giriş kablosuna bağlama.
• Kablonun kabindeki terminal şeridine bağlanması.
• Kablo demetinin terminal şeridini elektronik üniteye bağlamasını sağlamak.
